详细说明

结构、性能和应用特点

单列交叉滚子回转轴承由两个座圈组成，结构紧凑，重量轻，装配时间隙小，要求精度高。滚轮为1:1交叉排列，可承受轴向力、倾覆力矩和较大的径向力。广泛应用于起重、运输、工程机械和军品。

注：

1.n1是润滑孔的数量。油杯M10×1JB/T7940.1~JB/T7942.2。油嘴的位置可以根据用户的应用而改变。
2.n-φ可以改为螺纹孔，螺纹孔直径为M，深度为2M。

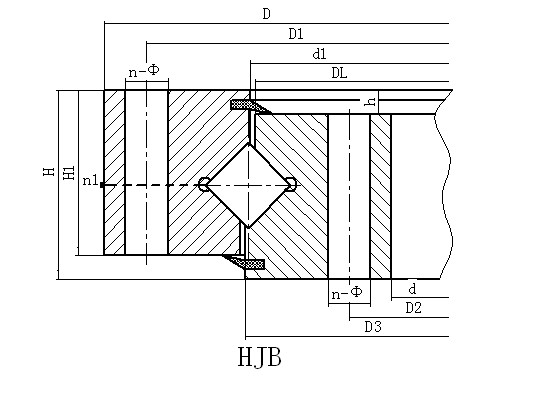

规格

编号	无齿轮 DL mm	尺寸			安装尺寸				结构尺寸					重量 kg
编号	无齿轮 DL mm	D mm	d mm	H mm	D1 mm	D2 mm	n	mm	n1 mm	D3 mm	d1 mm	H1 mm	h mm	重量 kg
1	HJB.20.625	725	525	80	685	565	18	18	3	627	623	68	12	100
2	HJB.20.720	820	620	80	780	660	18	18	3	722	718	68	12	120
3	HJB.30.820	940	705	95	893	749	24	20	4	822	818	83	12	210
4	HJB.30.880	1000	760	95	956	800	24	20	4	882	878	83	12	230
5	HJB.30.1020	1170	875	95	1120	930	24	22	4	1022	1018	80	15	300
6	HJB.36.1220	1365	1075	120	1310	1130	36	24	6	1222	1218	105	15	450
7	HJB.36.1250	1400	1090	120	1350	1150	36	26	6	1252	1248	105	15	520
8	HJB.36.1435	1595	1278	120	1535	1335	36	26	6	1437	1433	105	15	610
9	HJB.45.1540	1720	1360	140	1660	1420	42	26	6	1543	4537	122	18	732
10	HJB.45.1700	1875	1525	140	1815	1585	42	29	6	1703	1697	122	18	844
11	HJB.45.1880	2100	1665	160	2030	1740	48	32	6	1883	1876	140	20	1400
12	HJB.45.2115	2325	1900	160	2245	1980	48	32	6	2118	2112	140	20	1600
13	HJB.45.2370	2600	2146	180	2520	2220	48	32	6	2373	2367	158	22	2100
14	HJB.45.2600	2835	2365	180	2750	2450	54	36	6	2603	2597	158	22	2400
15	HJB.50.2820	3085	2555	200	3000	2640	54	36	6	2823	2817	178	22	3400
16	HJB.50.3120	3400	2840	200	3310	2930	54	36	6	3123	3117	178	22	4000
17	HJB.50.3580	3920	3240	240	3820	3340	60	40	6	3583	3577	218	22	6700
18	HJB.50.4030	4370	3690	240	4270	3790	66	40	6	4033	4027	218	22	7700
19	HJB.50.4540	4860	4210	240	4760	4310	72	40	6	4543	4537	218	22	8760
