单排四点接触球回转轴承（HS系列）-内齿轮

快速安全的物流
免费获取产品目录

详细说明

结构、性能和应用特点

单列四点接触球回转支承由两个座环组成，结构紧凑，重量轻，钢球在四点与圆形滚道接触，可同时承受轴向力、径向力和倾斜力矩。

可用于回转输送机、焊接机械手、轻中型起重机、挖掘机等工程机械。

注：

1.nl-润滑孔数量，均匀分布，润滑嘴M10*1 JB/T7940.1-JB/T7942.2。

2.安装孔n-¦µ，可用螺孔代替，齿宽b取H-H。

3.表中给出的外围齿轮力为其更大值，外围标称力取给定值的1/2。

4.公差中给出的空间位移系数是外齿的数据，而内齿的数据是0.35。（需要修改）

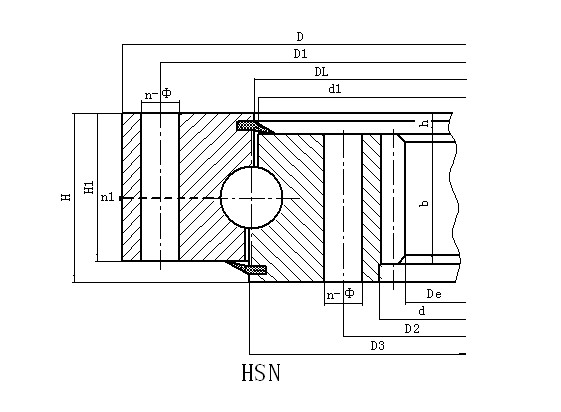

规格

型号	内齿轮	尺寸			安装尺寸				结构尺寸					齿轮数据					齿轮圆周力	重量 kg
	mm	D	d	H	D1	D2	n	mm	n1	D3	d1	H1	h	b	x	M	De	z	淬火	kg
		mm	mm	mm	mm	mm			mm	mm	mm	mm	mm	mm		mm	mm		T 104N
1	HSN.25.625	725	525	80	685	565	18	18	3	626	624	68	12	60	1.4	5	498.8	101	5.2	100
	HSN.25.625A														1.15	6	496.7	84	6.2
2	HSN.25.720	820	620	80	780	660	18	18	3	721	719	68	12	60	1.4	6	586.6	99	6.2	120
	HSN.25.720A														1	8	582.3	74	8.3
3	HSN.30.820	940	705	95	893	749	24	20	4	821	818	83	12	70	1.4	6	664.5	112	7.2	210
	HSN.30.820A														1	10	658	67	12.2
4	HSN.30.880	1000	760	95	956	800	24	20	4	881	878	83	12	70	1.15	8	718.2	91	9.7	230
	HSN.30.880A														1	10	707.9	72	12.2
5	HSN.30.1020	1170	875	95	1120	930	24	22	4	1021	1018	80	15	70	1.4	8	830.1	105	9.7	300
	HSN.30.1020A														1.15	10	827.8	84	12.2
6	HSN.30.1220	1365	1075	120	1310	1130	36	24	6	1221	1218	105	15	90	1.4	10	1027.8	104	15.7	450
	HSN.30.1220A														1	12	1017.3	86	18.8
7	HSN.35.1250	1400	1090	120	1350	1150	36	26	6	1251	1248	105	15	90	-0.35	10	1037	105	15.7	520
	HSN.35.1250A														1	12	1028.8	87	18.8
8	HSN.35.1435	1595	1278	120	1535	1335	36	26	6	1436	1433	105	15	90	1.15	12	1221.2	103	18.8	610
	HSN.35.1435A														1	14	1214.8	88	21.9
9	HSN.35.1540	1720	1360	140	1660	1420	42	26	6	1541	1538	122	18	110	1.4	12	1293.1	109	23	732
	HSN.35.1540A														1.15	14	1284.8	93	26.8
10	HSN.35.1700	1875	1525	140	1815	1585	42	29	6	1701	1698	122	18	110	1.15	14	1452.7	105	26.8	844
	HSN.35.1700A														1.15	16	1452.3	92	30.5
11	HSN.40.1880	2100	1665	160	2030	1740	48	32	6	1881	1878	140	20	115	1.4	14	1592.6	115	27.8	1400
	HSN.40.1880A														1.15	18	1579.9	89	35.8
12	HSN.40.2115	2325	1900	160	2245	1980	48	32	6	2116	2113	140	20	115	1.4	16	1804.1	114	31.9	1600
	HSN.40.2115A														1.15	20	1795.4	91	40
13	HSN.40.2370	2600	2146	180	2520	2220	48	32	6	2371	2368	158	22	130	1.4	18	2065.6	116	40.7	2100
	HSN.40.2370A														1.15	22	2040.9	94	49.7
14	HSN.40.2600	2835	2365	180	2750	2450	54	36	6	2601	2598	158	22	130	1.4	18	2263.5	127	37.6	2400
	HSN.40.2600A														1.15	22	2260.8	104	45.9
15	HSN.50.2820	3085	2555	200	3000	2640	54	36	6	2822	2818	178	22	150	1.4	20	2455	124	52.2	3400
	HSN.50.2820A														1.15	25	2444.1	99	65.3
16	HSN.50.3120	3400	2840	200	3310	2930	54	36	6	3122	3118	178	22	150	1.4	22	2722.5	125	57.4	4000
	HSN.50.3120A														1.4	25	2719	110	65.3
17	HSN.50.3580	3920	3240	240	3820	3340	60	40	6	3582	3578	218	22	190	1.4	22	3118.4	143	72.7	6700
	HSN.50.3580A														1.4	25	3118.8	126	82.6
18	HSN.50.4030	4370	3690	240	4270	3790	66	40	6	4032	4028	218	22	190	1.4	22	3558.3	163	53.6	7700
	HSN.50.4030A														1.4	28	3549	128	68.2
19	HSN.50.4540	4860	4210	240	4760	4310	72	40	6	4542	4538	218	22	190	1.4	22	4042.2	185	72.1	8760
	HSN.50.4540A														1.4	30	4042.4	136	99.1
