三排滚柱回转轴承（13系列）-内齿轮

快速安全的物流
免费获取产品目录

详细说明

结构、性能和应用特点

三排滚柱回转支承有三个座圈，将上、下和径向滚道分开，使每排滚柱的承载能力可以指定，并可以同时承受不同的载荷。与其他三种型号相比，容量负载更大。由于轴向和径向尺寸大，结构坚固，特别适用于轮式挖掘机、轮式起重机、船用起重机、钢包回转台和重型移动式起重机等重型机械。

注：

1.n1是润滑孔的数量。油杯M10×1JB/T7940.1~JB/T7942.2。油嘴的位置可以根据用户的应用而改变。
2.n-φ可以改为螺纹孔，螺纹孔直径为M，深度为2M。
3.表中的切向齿力为更大齿力，标称切向齿作用力为更大齿作用力的1/2。
4.“K”是齿顶减缩系数。

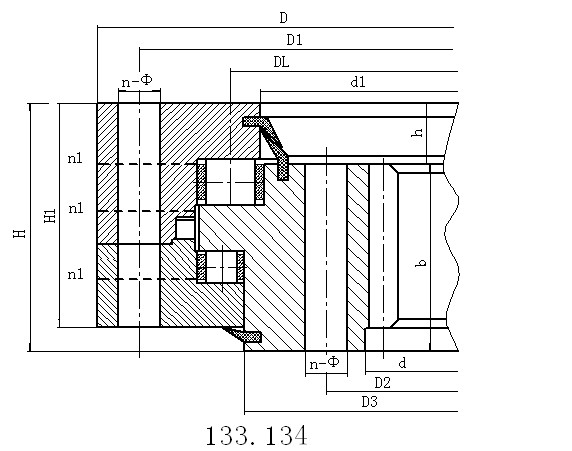

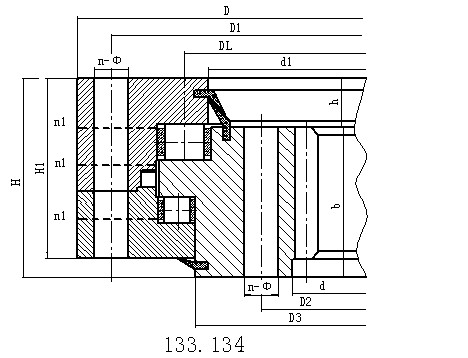

规格

序号	内齿式 DL mm	无齿外型尺寸			安装尺寸						结构尺寸			齿轮参数			内齿齿轮参数		齿轮圆周力		参考重量kg
		D mm	d mm	H mm	D1 mm	D2 mm	n	mm	dm mm	L mm	n 1 mm	H1 mm	h mm	b mm	x	m mm	De mm	z	正火 Z100KN	调质 T100KN
1	133.25.500	634	366	148	598	402	24	Φ18	M16	32	4	10	32	80	0.5	5	337	68	5	6.7	224kg
	134.25.500															6	338.4	57	6	8
2	133.25.560	694	426	148	658	462	24	Φ18	M16	32	4	10	32	80	0.5	5	397	80	5	6.7	240kg
	134.25.560															6	398.4	67	6	8
3	133.25.630	764	496	148	728	532	28	Φ18	M16	32	4	10	32	80	0.5	6	458.4	77	6	8	270kg
	134.25.630															8	459.2	58	8	11
4	133.25.710	844	576	148	808	612	28	Φ18	M16	32	4	10	32	80	0.5	6	536.4	90	6	8	300kg
	134.25.710															8	539.2	68	8	11
5	133.32.800	964	636	182	920	680	36	Φ22	M20	40	4	10	40	120	0.5	8	595.2	75	12.1	16.7	500kg
	134.32.800															10	594	60	15.1	20.9
6	133.32.900	1064	736	182	1020	780	36	Φ22	M20	40	4	10	40	120	0.5	8	691.2	87	12.1	16.7	600kg
	134.32.900															10	694	70	15.1	20.9
7	133.32.1000	1164	836	182	1120	880	40	Φ22	M20	40	5	10	40	120	0.5	10	784	79	15.1	20.9	680kg
	134.32.1000															12	784.8	66	18.1	25.1
8	133.32.1120	1284	956	182	1240	1000	40	Φ22	M20	40	5	10	40	120	0.5	10	904	91	15.1	20.9	820kg
	134.32.1120															12	904.8	76	18.1	25.1
9	133.40.1250	1445	1055	220	1393	1107	45	Φ26	M24	48	5	10	50	150	0.5	12	988.8	83	22.9	31.4	1200kg
	134.40.1250															14	985.6	71	26.3	36.6
10	133.40.1400	1595	1205	220	1543	1257	45	Φ26	M24	48	5	10	50	150	0.5	12	1144.8	96	22.9	31.4	1300kg
	134.40.1400															14	1139.6	82	26.3	36.6
11	133.40.1600	1795	1405	220	1743	1457	48	Φ26	M24	48	6	10	50	150	0.5	14	1335.6	96	26.3	36.6	1520kg
	134.40.1600															16	1334.4	84	30.2	41.7
12	133.40.1800	1995	1605	220	1943	1657	48	Φ26	M24	48	6	10	50	150	0.5	14	1531.6	110	26.3	36.6	1750kg
	134.40.1800															16	1526.4	96	30.2	41.7
13	133.45.2000	2221	1779	231	2155	1845	60	Φ33	M30	60	6	12	54	160	0.5	16	1702.4	107	32.2	44.5	2400kg
	134.45.2000															18	1699.2	95	36.2	50.1
14	133.45.2240	2461	2019	231	2395	2085	60	Φ33	M30	60	6	12	54	160	0.5	16	1926.4	121	32.2	44.5	2700kg
	134.45.2240															18	1933.2	108	36.2	50.1
15	133.45.2500	2721	2279	231	2655	2345	72	Φ33	M30	60	8	12	54	160	0.5	18	2185.2	122	36.2	50.1	3000kg
	134.45.2500															20	2188	110	40.2	55.6
16	133.45.2800	3021	2579	231	2955	2645	72	Φ33	M30	60	8	12	54	160	0.5	18	2491.2	139	36.2	50.1	3400kg
	134.45.2800															20	2488	125	40.2	55.6
17	133.50.3150	3432	2868	270	3342	2958	72	Φ45	M42	84	8	12	65	180	0.5	20	2768	139	45.2	62.6	5000kg
	134.50.3150															22	2758.8	126	49.8	68.9
