详细说明

N个注释:

1.液压马达是可选部件，用户可以根据自己的需要选择。

2.由于产品型号多，请致电我们获取更详细的图纸。

3.根据用户需求专业定做加工各种非标准回转驱动。

4.如果您在选择和使用产品时遇到任何问题，请通过电子邮件或电话与我们联系。

回转驱动装置说明：

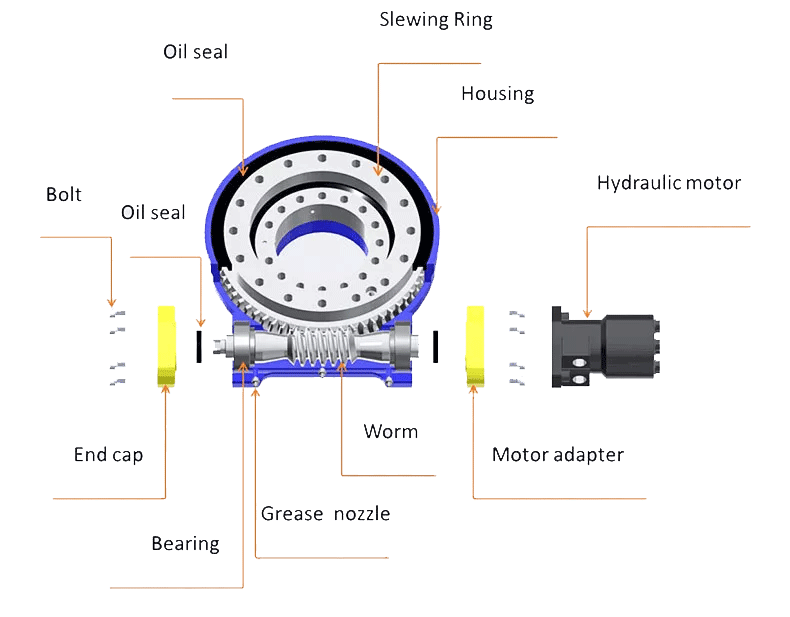

回转驱动是一种新型回转产品，通常也称为回转支承，它通常由蜗杆、回转支承、壳体、电机等部件组成。

由于核心部件采用回转支承，可以同时承受轴向力、径向力和倾覆力矩。与传统回转产品相比，回转驱动具有安装简单、维护方便、节省安装空间的优点。

为了提供360度旋转，液压旋转装置与回转驱动装置相结合。我们的目标是了解它们的应用、设计要求、项目范围和负载，并帮助确定最合适的产品。我们随时准备根据应用需求提供技术支持。

特征：

SE系列是fenced型回转驱动，蜗轮蜗杆传动可实现反向自锁

封闭式设计使SE系列能够抵抗风、雨和其他恶劣环境的损坏

匹配两个对象相对旋转的良好解决方案

WEA系列是具有高扭矩的重型旋转驱动，并保持自锁功能。

实现多齿啮合，耐磨性更好，更薄，重量更轻

全密封设计可防止风、沙、水引起的腐蚀和损坏

应用程序：

起重机

太阳能跟踪器

风力涡轮机

公用设施设备

汽车升降机

卫星菜肴

平台底盘旋转

光伏电源

液压架空笼

风力发电

施工机械

轮胎手推车

规格

型号	外部尺寸					安装尺寸				安装孔数据
	L1	L2	L3	H2	Do	D2	D3	D4	D5	n1	M1	T1	T2	n2	M2	T3	T4
	毫米									内圈				外圈
SE3	190	162.5	80	109	152	100			100	6	M10	17	32	6	M10	22
SE5	219.2	170.5	93.7	79	183	70	50	103.5	135	7	M10	20	41	6	M10	20	39
SE7	295.7	186	132.7	83	258	120.6	98	163	203.2	10	M12	25	45	8	M12	25	43.4
SE9	410.5	321.7	174.2	107.9	345	175	146	222.5	270	15	M16	30	66	16	M16	30	52
SE12	499.5	339.5	220	110.4	431	259	229	314.3	358	19	M16	30	69	18	M16	30	51
SE14	529.9	337.5	237.6	111	456.5	295	265	342.5	390	23	M16	30	69	18	M16	30	52
SE17	621.3	385.2	282.6	126	550.5	365.1	324	422.1	479.4	20	M16	32	79	20	M16	32	55
SE21	751.4	475	345	140	667.7	466.7	431.8	525.5	584.2	35	M20	40	85	36	M20	40
SE25	863	469	401.8	130	792	565	512	620	675	35	M20	40	87	36	M20	40

型号	额定输出扭矩 KN.M	倾斜力矩	静态轴向载荷	静态径向载荷	动态轴向载荷 kN	动态径向载荷 kN	保持扭矩 KN.M	齿轮比	跟踪精度	自锁齿轮	重量（千克）
SE3	0.4	1.1	30	16.6	9.6	8.4	2	62:1	≤0.20	Yes	13
SE5	0.6	3	45	22	14.4	11.1	5.5	62:1	≤0.20	Yes	14
SE7	1.5	13.5	133	53	32	28	10.4	73:1	≤0.20	Yes	23
SE9	6.5	33.9	338	135	81	71	38.7	61:1	≤0.20	Yes	50
SE12	7.5	54.3	475	190	114	100	43	78:1	≤0.20	Yes	65
SE14	7	57.8	555	222	133	117	48	85:1	≤0.20	Yes	70
SE17	10	135.6	970	390	235	205	72.3	102:1	≤0.15	Yes	105
SE21	15	203	1598	640	385	335	105.8	125:1	≤0.15	Yes	180
SE25	18	271	2360	945	590	470	158.3	150:1	≤0.15	Yes	218

WE 系列

型号	外部尺寸					安装尺寸				安装孔数据
	L1	L2	L3	H2	Do	D2	D3	D4	D5	n1	M1	T1	T2	n2	M2	T3
	毫米									内圈				外圈
WE9	424	330	180	108	360	175	146	222.5	270	15	M16	30	62	16	M16	30
wE12	509	370	222.5	108	445	259	229	310	358	19	M16	30	62	18	M16	30
WE14	544	380	240	108	480	295	265	342	390	23	M16	30	56	18	M16	30
WE17	634	405	285	108	570	365.1	332	430	479.4	20	M16	32	62	20	M16	32
WE21	762	483	350	130	693	466.7	425	540	584.2	35	M20	40	70	36	M20	40
WE25	861	513	399	130	793	565	525	630	675	35	M20	40	70	36	M20	40

型号	额定输出扭矩 KN.M	倾斜力矩	静态轴向载荷	静态径向载荷	动态轴向载荷 kN	动态径向载荷 kN	保持扭矩 KN.M	齿轮比	输出转速 RPM	自锁齿轮	重量 (千克)
WE9	8	33.9	550	205	130	110	38.7	61:1	＜3	Yes	53
wE12	9.5	54.3	725	270	180	140	43	79:1	＜3	Yes	66.8
WE14	10.8	67.8	920	343	220	190	48	86:1	＜3	Yes	75
WE17	12.96	135.6	1110	414	268	220	72.3	104:1	＜2	Yes	96
WE21	28.7	203	1595	596	340	270	105.8	90:1	＜1.5	Yes	172
WE25	34.2	310	1850	690	440	320	158.3	104:1	＜1.5	Yes	202
