详细说明

结构、性能和应用特点

三排滚柱回转支承有三个座圈，将上、下和径向滚道分开，使每排滚柱的承载能力可以指定，并可以同时承受不同的载荷。与其他三种型号相比，容量负载更大。由于轴向和径向尺寸大，结构坚固，特别适用于轮式挖掘机、轮式起重机、船用起重机、钢包回转台和重型移动式起重机等重型机械。

注：

1.n1是润滑孔的数量。油杯M10×1JB/T7940.1~JB/T7942.2。油嘴的位置可以根据用户的应用而改变。
2.n-φ可以改为螺纹孔，螺纹孔直径为M，深度为2M。
3.表中的切向齿力为更大齿力，标称切向齿作用力为更大齿作用力的1/2。
4.“K”是齿顶减缩系数。

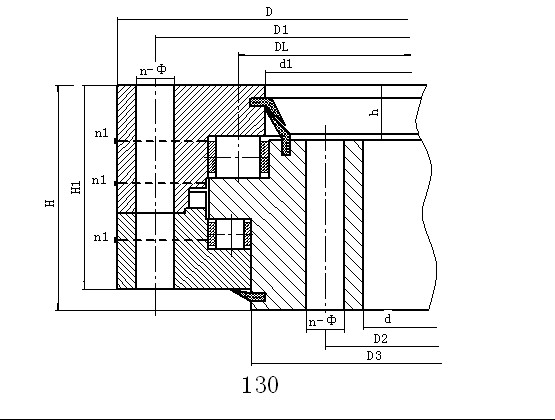

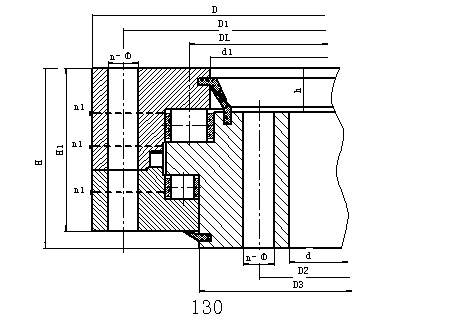

规格

编号	无齿轮 D L mm	尺寸			安装尺寸						结构尺寸			重量
		D	d	H	D1	D2	n	mm	dm	L	n1	H1	h	kg
		mm	mm	mm	mm	mm	n	mm	mm	mm	mm	mm	mm
1	130.25.500	634	366	148	598	402	24	18	M16	32	4	10	32	224
2	130.25.560	694	426	148	658	462	24	18	M16	32	4	10	32	240
3	130.25.630	764	496	148	728	532	28	18	M16	32	4	10	32	270
4	130.25.710	844	576	148	808	612	28	18	M16	32	4	10	32	300
5	130.32.800	964	636	182	920	680	36	22	M20	40	4	10	40	500
6	130.32.900	1064	736	182	1020	780	36	22	M20	40	4	10	40	600
7	130.32.1000	1164	836	182	1120	880	40	22	M20	40	5	10	40	680
8	130.32.1120	1284	956	182	1240	1000	40	22	M20	40	5	10	40	820
9	130.40.1250	1445	1055	220	1393	1107	45	26	M24	48	5	10	50	1200
10	130.40.1400	1595	1205	220	1543	1257	45	26	M24	48	5	10	50	1300
11	130.40.1600	1795	1405	220	1743	1457	48	26	M24	48	6	10	50	1520
12	130.40.1800	1995	1605	220	1943	1657	48	26	M24	48	6	10	50	1750
13	130.45.2000	2221	1779	231	2155	1845	60	33	M30	60	6	12	54	2400
14	130.45.2240	2461	2019	231	2395	2085	60	33	M30	60	6	12	54	2700
15	130.45.2500	2721	2279	231	2655	2345	72	33	M30	60	8	12	54	3000
16	130.45.2800	3021	2579	231	2955	2645	72	33	M30	60	8	12	54	3400
17	130.50.3150	3432	2868	270	3342	2958	72	45	M42	84	8	12	65	5000
