带法兰的回转支承 — 内齿轮

<

>

法兰式回转轴承

带法兰的回转支承 — 内齿轮

联系我们

快速安全的物流
免费获取产品目录

详细说明

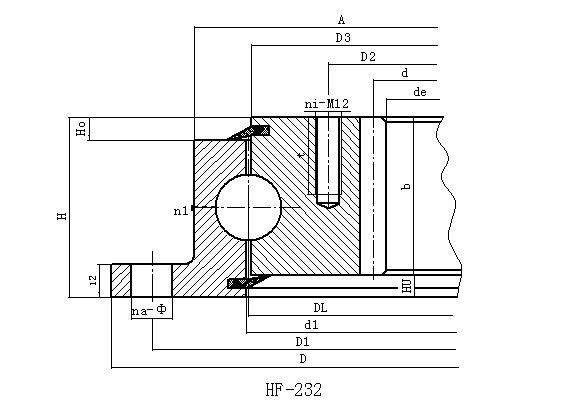

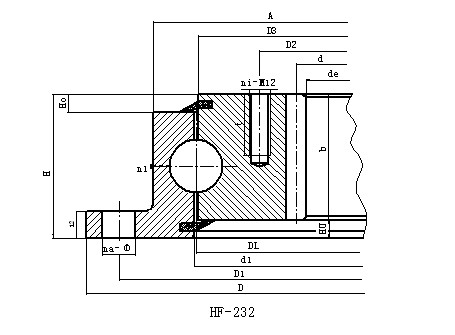

结构特点、性能及应用特点

薄截面回转支承与普通回转支承结构相同，但重量轻，旋转灵活，广泛应用于食品机械、罐头机械、环保机械等。

注意：

1. N1是润滑孔的编号。油杯M8×1JB/T7940.1~JB/T7940.2.油杯的位置可根据用户应用而改变。
4.“Km”是附录减少。

规格

型号 DL	重量	尺寸			安装尺寸							结构尺寸					齿轮数据					齿轮圆周力		间隙

	[kg]
		D	de	H	D1	D2	na	Φ/M	ni	Φ/M	t	n1	D3	d1	A	Hu	d	m	z	b	k.m	允许	更大值	轴向	纵向
		mm	mm	mm	mm	mm	na	mm	ni	mm	mm	n1	mm	mm	mm	mm	mm	mm	mm	mm	mm	KN	KN	轴向	纵向
H-232.20.0414	26.9	518	326.5	56	490	375	16	18	12	M12	20	4	412.5	415.5	453	10.5	335	5	67	45.5	-0.75	13.54	27.08	≤0.5	≤0.5
H-232.20.0544	36.7	648	445.5	56	620	505	20	18	16	M12	20	4	542.5	545.5	583	10.5	456	6	76	45.5	-0.6	16	32	≤0.5	≤0.5
H-232.20.0644	43.4	748	547.5	56	720	605	24	18	18	M12	20	4	642.5	645.5	683	10.5	558	6	93	45.5	-0.6	15.62	31.24	≤0.5	≤0.5
H-232.20.0744	50.8	848	649.2	56	820	705	24	18	20	M12	20	4	742.5	745.5	783	10.5	660	6	110	45.5	-0.6	15.32	30.64	≤0.5	≤0.5
H-232.20.0844	61.3	948	737.6	56	920	805	28	18	20	M12	20	4	842.5	845.5	883	10.5	752	8	94	45.5	-0.8	20.8	41.6	≤0.5	≤0.5
H-232.20.0944	65.4	1048	841.6	56	1020	905	32	18	22	M12	20	4	942.5	945.5	983	10.5	856	8	107	45.5	-0.8	20.49	40.98	≤0.5	≤0.5
H-232.20.1094	80.3	1198	985.6	56	1170	1055	32	18	24	M12	20	4	1092.5	1096	1133	10.5	1000	8	125	45.5	-0.8	20.16	40.32	≤0.5	≤0.5
