详细说明

结构、性能和应用特点

薄型回转支承与普通回转支承结构相同，但重量轻，转动灵活，广泛应用于食品机械、罐头机械、环保机械等。

注：

1.n1是润滑孔的数量。油杯M8×1JB/T7940.1~JB/T7942.2。油嘴的位置可以根据用户的应用而改变。
4.“Km”是齿顶高减小量。

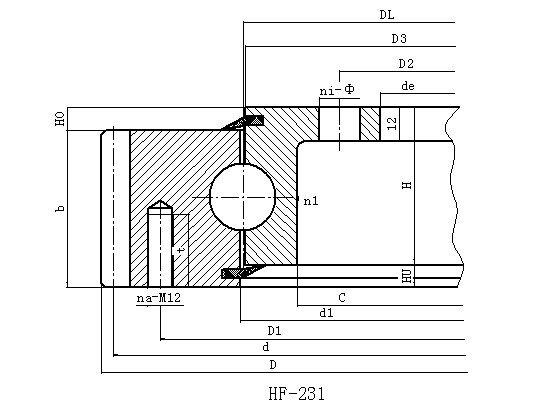

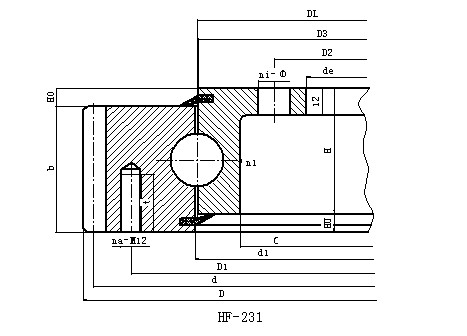

规格

型号 DL	重量	尺寸			安装尺寸							结构尺寸					齿轮数据					齿轮圆周力		间隙

	kg
		D	de	H	D1	D2	na	Φ/M	ni	Φ/M	t	n1	D3	d1	C	Hu	d	m	z	b	k.m	允许	更大值	轴向	径向
		mm	mm	mm	mm	mm	na	mm	ni	mm	mm	n1	mm	mm	mm	mm	mm	mm	mm	mm	mm	KN	[KN]	轴向	径向
H-231.20.0414	29	504	304	56	455	332	10	M12	24	18	20	4	412.5	415.5	375	10.5	495	5	99	45.5	-0.5	11.75	23.5	≤0.5	≤0.5
H-231.20.0544	39.2	640.8	434	56	585	462	14	M12	28	18	20	4	542.5	545.5	505	10.5	630	6	105	45.5	-0.5	14.2	28.4	≤0.5	≤0.5
H-231.20.0644	47.2	742.8	534	56	685	562	16	M12	32	18	20	4	642.5	645.5	605	10.5	732	6	122	45.5	-0.6	14.2	28.4	≤0.5	≤0.5
H-231.20.0744	53.1	838.8	634	56	785	662	18	M12	32	18	20	4	742.5	745.5	705	10.5	828	6	138	45.5	-0.6	14.2	28.4	≤0.5	≤0.5
H-231.20.0844	64.7	950.4	734	56	885	762	18	M12	36	18	20	4	842.5	845.5	805	10.5	936	8	117	45.5	-0.8	18.93	37.86	≤0.5	≤0.5
H-231.20.0944	69.1	1046	834	56	985	862	20	M12	40	18	20	4	942.5	945.5	905	10.5	1032	8	129	45.5	-0.8	18.93	37.86	≤0.5	≤0.5
H-231.20.1094	82.5	1198	984	56	1135	1012	22	M12	40	18	20	4	1093	1095.5	1055	10.5	1184	8	148	45.5	-0.8	18.93	37.86	≤0.5	≤0.5
