带法兰的回转轴承-无齿轮

<

>

法兰式回转轴承

带法兰的回转轴承-无齿轮

联系我们

快速安全的物流
免费获取产品目录

详细说明

结构、性能和应用特点

薄型回转支承与普通回转支承结构相同，但重量轻，转动灵活，广泛应用于食品机械、罐头机械、环保机械等。

注：

1.n1是润滑孔的数量。油杯M8×1JB/T7940.1~JB/T7942.2。油嘴的位置可以根据用户的应用而改变。
4.“Km”是齿顶高减小量。

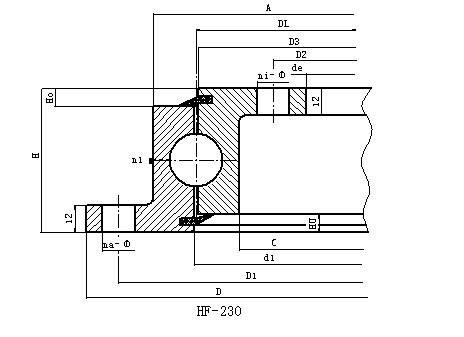

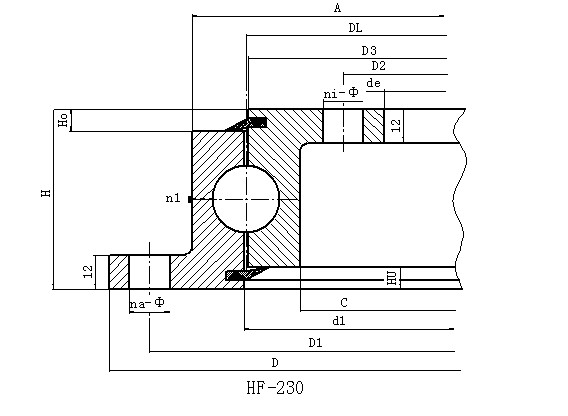

规格

型号	重量	尺寸			安装尺寸							结构尺寸							间隙
DL		尺寸			安装尺寸							结构尺寸							间隙
	[kg]	D	de	H	D1	D2	na	Φ/M	ni	Φ/M	t	n1	D3	d1	A	C	Hu	Ho	轴向	径向
		mm	mm	mm	mm	[mm]	na	[mm]	ni	[mm]	mm	n1	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	轴向	径向
H-230.20.0414	23	518	304	56	490	332	16	18	24	18		4	412.5	415.5	453	375	10.5	10.5	≤0.5	≤0.5
H-230.20.0544	30.4	648	434	56	620	462	20	18	28	18		4	542.5	545.5	583	505	10.5	10.5	≤0.5	≤0.5
H-230.20.0644	35.8	748	534	56	720	562	24	18	32	18		4	642.5	645.5	683	605	10.5	10.5	≤0.5	≤0.5
H-230.20.0744	42.2	848	634	56	820	662	24	18	32	18		4	742.5	745.5	783	705	10.5	10.5	≤0.5	≤0.5
H-230.20.0844	47.1	948	734	56	920	762	28	18	36	18		4	842.5	845.5	883	805	10.5	10.5	≤0.5	≤0.5
H-230.20.0944	52.3	1048	834	56	1020	862	32	18	40	18		4	942.5	945.5	983	905	10.5	10.5	≤0.5	≤0.5
H-230.20.1094	61.1	1198	984	56	1170	1012	32	18	40	18		4	1092.5	1095.5	1133	1055	10.5	10.5	≤0.5	≤0.5
