详细说明

结构、性能和应用特点

薄型回转支承与普通回转支承结构相同，但重量轻，转动灵活，广泛应用于食品机械、罐头机械、环保机械等。

注：

1.n1是润滑孔的数量。油杯M8×1JB/T7940.1~JB/T7942.2。油嘴的位置可以根据用户的应用而改变。
4.“Km”是齿顶高减小量。

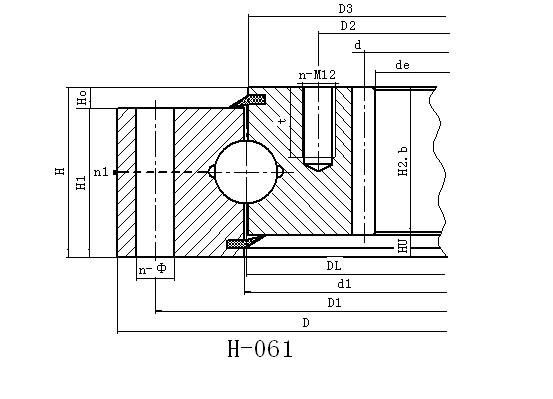

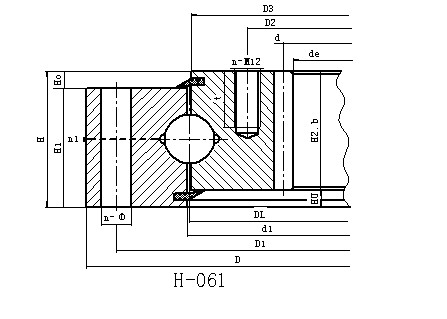

规格

Model	Weight	Dimensions			Mounting dimension						Structural dimension						Gear Data					Gear circumferential force		Clearance
DL	Weight
	kg
		D	de	H	D1	D2	n	Φ	M	t	D3	d1	H1	H2	Hu	Ho	d	m	z	k.m	b	Allowed	Max	Axial	Radial
		mm	mm	mm	mm	mm	n	mm	mm	t	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	KN	[KN]	Axial	Radial
H-062.20.0414	31	486	326.5	56	460	375	24	13.5	12	20	415.5	413	45.5	45.5	10.5	10.5	335	5	67	-0.75	45.5	13.54	27.08	≤0.28	≤0.24
H-062.20.0544	42	616	445.2	56	590	505	32	13.5	12	20	545.5	543	45.5	45.5	10.5	10.5	456	6	76	-0.6	45.5	16	32	≤0.30	≤0.26
H-062.20.0644	50	716	547.2	56	690	605	36	13.5	12	20	645.5	643	45.5	45.5	10.5	10.5	558	6	93	-0.6	45.5	15.62	31.24	≤0.30	≤0.26
H-062.20.0744	58	816	649.2	56	790	705	40	13.5	12	20	745.5	743	45.5	45.5	10.5	10.5	660	6	110	-0.6	45.5	15.32	30.64	≤0.30	≤0.26
H-062.20.0844	69	916	737.6	56	890	805	40	13.5	12	20	845.5	843	45.5	45.5	10.5	10.5	752	8	94	-0.8	45.5	20.8	41.6	≤0.30	≤0.26
H-062.20.0944	76	1016	841.6	56	990	905	44	13.5	12	20	945.5	943	45.5	45.5	10.5	10.5	856	8	107	-0.8	45.5	20.49	40.98	≤0.30	≤0.26
H-062.20.1094	91	1166	985.6	56	1140	1055	48	13.5	12	20	1096	1093	45.5	45.5	10.5	10.5	1000	8	125	-0.8	45.5	20.16	40.32	≤0.30	≤0.26
