详细说明

结构、性能和应用特点

薄型回转支承与普通回转支承结构相同，但重量轻，转动灵活，广泛应用于食品机械、罐头机械、环保机械等。

注：

1.n1是润滑孔的数量。油杯M8×1JB/T7940.1~JB/T7942.2。油嘴的位置可以根据用户的应用而改变。
4.“Km”是齿顶高减小量。

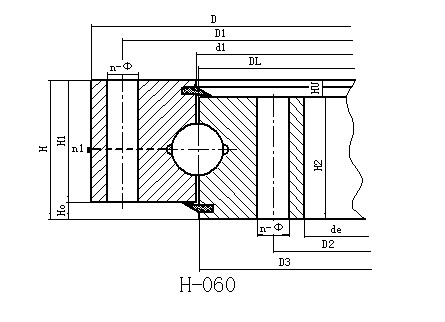

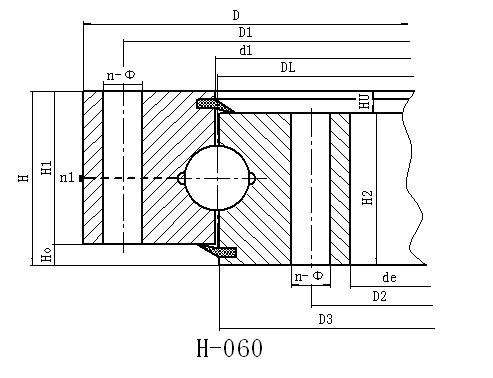

规格

Model		Dimensions			Mounting Dimension						Structural dimension						Clearance
DL	Weight

	kg	D	de	H	D1	D2	n	Φ	M	t	D3	d1	H1	H2	Hu	Ho	Axial	Radial
		[mm]	[mm]	[mm]	[mm]	[mm]	n	[mm]	[mm]	t	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	Axial	Radial
H-060.20.0414	29	486	342	56	460	368	24	13.5	12	-	412.5	415.5	45.5	45.5	10.5	10.5	≤0.28	≤0.24
H-060.20.0544	37	616	472	56	590	498	32	13.5	12	-	542.5	545.5	45.5	45.5	10.5	10.5	≤0.30	≤0.26
H-060.20.0644	44	716	572	56	690	598	36	13.5	12	-	642.5	645.5	45.5	45.5	10.5	10.5	≤0.30	≤0.26
H-060.20.0744	52	816	672	56	790	698	40	13.5	12	-	742.5	745.5	45.5	45.5	10.5	10.5	≤0.30	≤0.26
H-060.20.0844	60	916	772	56	890	798	40	13.5	12	-	842.5	845.5	45.5	45.5	10.5	10.5	≤0.30	≤0.26
H-060.20.0944	67	1016	872	56	990	898	44	13.5	12	-	942.5	945.5	45.5	45.5	10.5	10.5	≤0.30	≤0.26
H-060.20.1094	77	1166	1022	56	1140	1048	48	13.5	12	-	1092.5	1096	45.5	45.5	10.5	10.5	≤0.30	≤0.26
