详细说明

结构、性能和应用特点

薄型回转支承与普通回转支承结构相同，但重量轻，转动灵活，广泛应用于食品机械、罐头机械、环保机械等。

注：

1.n1是润滑孔的数量。油杯M8×1JB/T7940.1~JB/T7942.2。油嘴的位置可以根据用户的应用而改变。
4.“Km”是齿顶高减小量。

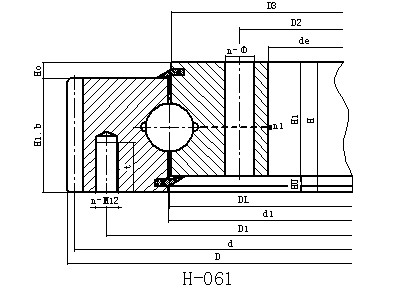

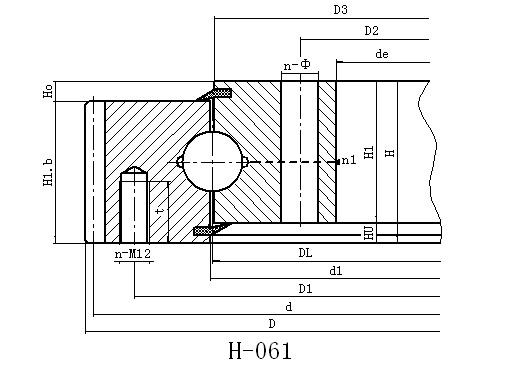

规格

Model		Dimensions			Mounting dimension						Structural dimension						Gear Data					Gear circumferential force		Clearance
DL	Weight
	kg
		D	de	H	D1	D2	n	Φ	M	t	D3	d1	H1	H2	Hu	Ho	d	m	z	k.m	b	Allowed	Max	Axial	Radial
		mm	mm	mm	mm	mm	n	mm	mm	t	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	KN	[KN]	Axial	Radial
H-061.20.0414	31	504	342	56	455	368	20/24	13.5	12	20	412.5	416	46	46	10.5	10.5	495	5	99	-0.5	45.5	11.75	23.5	≤0.28	≤0.24
H-061.20.0544	43	641	472	56	585	498	28/32	13.5	12	20	542.5	546	46	46	10.5	10.5	630	6	105	-0.6	45.5	14.2	28.4	≤0.30	≤0.26
H-061.20.0644	52	743	572	56	685	598	32/36	13.5	12	20	642.5	646	46	46	10.5	10.5	732	6	122	-0.6	45.5	14.2	28.4	≤0.30	≤0.26
H-061.20.0744	59	839	672	56	785	698	36/40	13.5	12	20	742.5	746	46	46	10.5	10.5	828	6	138	-0.6	45.5	14.2	28.4	≤0.30	≤0.26
H-061.20.0844	71	950	772	56	885	798	36/40	13.5	12	20	842.5	846	46	46	10.5	10.5	936	8	117	-0.8	45.5	18.93	37.86	≤0.30	≤0.26
H-061.20.0944	77	1046	872	56	985	898	40/44	13.5	12	20	942.5	946	46	46	10.5	10.5	1032	8	129	-0.8	45.5	18.93	37.86	≤0.30	≤0.26
H-061.20.1094	91	1198	1022	56	1135	1048	44/48	13.5	12	20	1093	1095	46	46	10.5	10.5	1184	8	148	-0.8	45.5	18.93	37.86	≤0.30	≤0.26
